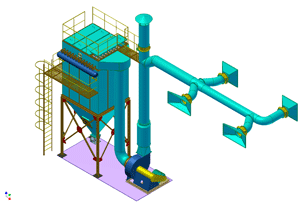

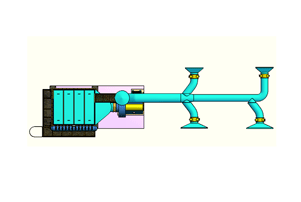

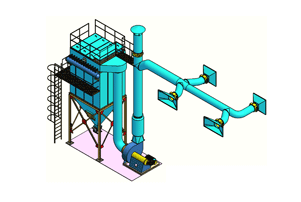

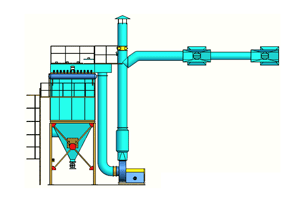

명
칭 :
|
실내
공기의 순환으로 열을 재활용하는
집진기
(A dust collector
recycling heat by
circulation of the
air in the room) |
| |
|
특징:
|
실내
공기의 순환으로 열을 재활용하는
집진기에 관한 것으로, 내부에는
공기 중에 부유하는 분진을 집진하도록
다수개의 백필터(Bag filter)가
설치되고, 상기 백필터의 상측으로
상기 백필터에 대응되게 이격 설치되어
압축기에 의해 공급되는 압축공기를
타이머에 의해 설정된 시간마다 상기
백필터에 분사하는 다수의 에어펄스밸브가
구비되며, 상기 백필터의 하측 하단부에
모터에 의해 구동되는 송풍기가 구비되는
하우징과, 상기 하우징의 일측에
구비되어 분진이 포함된 공기가 유입되는
공기유입관과, 상기 하우징의 상단부에
설치되어 정화된 공기를 실외로 배출하기
위해 설치되는 공기배출관 및 상기
공기배출관에 결합 된 댐퍼로 구성되는
집진기에 있어서, 상기 공기배출관에서
분기되어 상기 공기배출관을 통해
실외로 배출되는 정화된 공기의 일부가
실내로 유입되도록 연결되는 공기유도관
및 송풍량을 조절하기 위하여 상기
공기유도관에 장착되는 댐퍼(Damper)가
더 구비된다.
따라서, 동절기에 내부 공기를 외부로
배출하지 않고 실외에서 순환하도록
함으로써 실내를 항상 따뜻하게 하는
난방효과가 있으며, 그로 인해 실내의
공기를 외부로 배출할 때보다 실내의
온도를 일정하게 유지하기 위한 더욱
많은 열원이 불필요하므로 매우 경제적이며,
압축기에서 발생 되는 열을 실내로
유입하여 열을 재활용함으로써 실내
온도유지를 위한 난방비가 절약되는
효과가 있고, 더욱이, 공기배출관을
통해 외부로 배출되지 않고 공기유도관을
통해 다시 실내로 유입되어 계속해서
순환되는 공기를 필터를 통해 한번
더 정화함으로써 보다 정화된 공기를
공급하는 효과가 있으며, 나아가,
공기유도관을 통해 실내로 다시 유입되어
송풍되는 공기의 송풍량을 조절가능하고,
송풍공기의 방향을 조절할 수 있다. |
| |
|
 |
|
|
|
| |
|
|
|
|
 |
|
| |
 |
|
